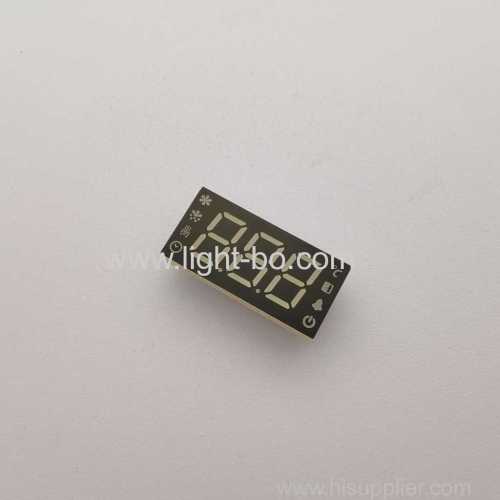

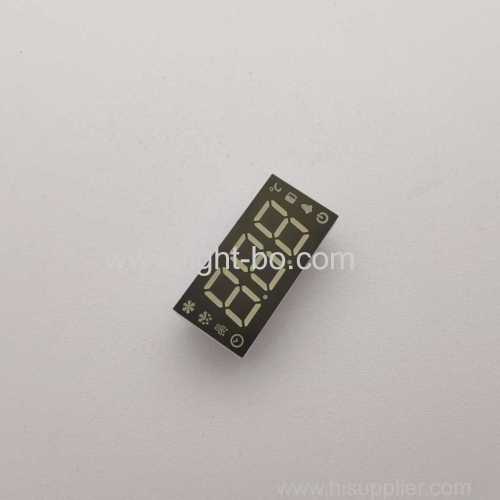

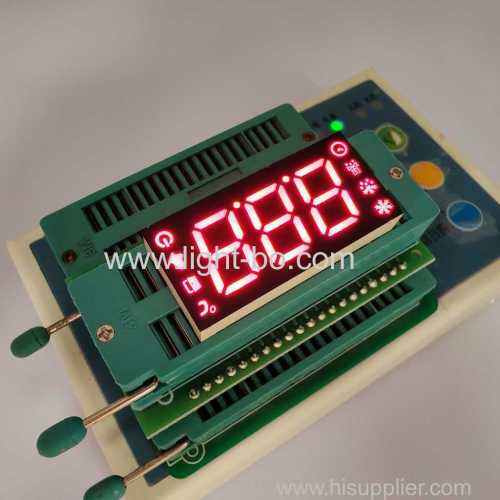

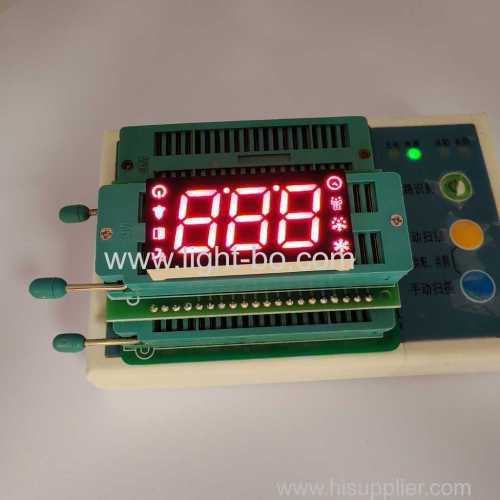

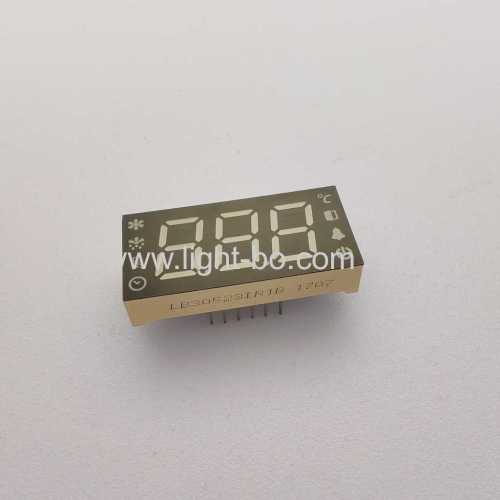

Красный 3-разрядный 7-сегментный светодиодный дисплей с общим катодом для контроллера холодильника

Красный 3-разрядный 7-сегментный светодиодный дисплей с общим катодом для контроллера холодильника

описание продукта

краткие характеристики

1. параметры отображения
• 7-сегментные светодиодные дисплеи доступны в нескольких конфигурациях:

• диапазон высоты цифр: 0.25" до 20 дюймов (поддерживает разнообразные приложения)

• емкость дисплея: конфигурации от одноразрядных до шестиразрядных дисплеев

2. конфигурации сегментов
• гибкие решения для отображения:

• стандартный 7-сегментный

• улучшенный 14-сегментный

• расширенный 16-сегментный
  (поддержка требований к отображению буквенно-цифровых символов)

3. выбор цвета
• обширные варианты цветов светодиодов:

• стандарт: красный, зеленый, синий

• специальность: желтый, желто-зеленый, розовый, белый

• многоцветный: двухцветные варианты

4. параметры настройки
• выбор отделки жилья:

• черный (стандартный)

• серый (нейтральный)

• красный (высококонтрастный)
  (разработаны для дополнения эстетики различных продуктов)




код:оранжевый -ф

параметр	символ	состояние	мин	типовое	Максимум	Ед. изм
прямое напряжение	Vf	если=10мА	1.8		2.4	V
Обратное напряжение	Vr	ir=10ua	5			V
интенсивность света	Iv	если=10мА	50		60	MCD
спектр с половинной стоимостью	△λ	если=10мА		20		нм
длина волны	Dλ	если=10мА	600		605	нм




код:супер яркий красный -r

параметр	символ	состояние	мин	типовое	Максимум	Ед. изм
прямое напряжение	Vf	если=10мА	1.8		2.2	V
Обратное напряжение	Vr	ir=10ua	5			V
интенсивность света	Iv	если=10мА	50		60	MCD
спектр с половинной стоимостью	△λ	если=10мА		20		нм
длина волны	Dλ	если=10мА	630		635	нм




код:ультра яркий красный -ур

параметр	символ	состояние	мин	типовое	Максимум	Ед. изм
прямое напряжение	Vf	если=10мА	1.8		2.2	V
Обратное напряжение	Vr	ir=10ua	5			V
интенсивность света	Iv	если=10мА	90		100	MCD
спектр с половинной стоимостью	△λ	если=10мА		20		нм
длина волны	Dλ	если=10мА	620		625	нм




код:ультра яркий синий -bh

параметр	символ	состояние	мин	типовое	Максимум	Ед. изм
прямое напряжение	Vf	если=10мА	2.6		3.0	V
Обратное напряжение	Vr	ir=10ua	5			V
интенсивность света	Iv	если=10мА	100		120	MCD
спектр с половинной стоимостью	△λ	если=10мА		20		нм
длина волны	Dλ	если=10мА	460		470	нм




Абсолютные максимальные значения (ta=25℃)

параметр	символ	рейтинги	Ед. изм
прямой ток (на кубик)	IPM	20	mA
обратное напряжение (на кубик)	Vr	5	V
Рассеиваемая мощность (на кубик)	Pm	80	mW
Диапазон рабочих температур	Topr	-40~+120	℃
диапазон температур хранения	Tstg	-40~+120	℃
температура припоя (3 сек)	Th	260	℃







ключевые особенности наших сегментных светодиодных дисплеев:

оптические характеристики

• высокоинтенсивное освещение — точно рассчитанное прямое напряжение обеспечивает выдающиеся уровни яркости

• равномерное распределение света — усовершенствованная оптическая конструкция гарантирует равномерное освещение сегментов

• превосходная видимость — сохраняет четкую читаемость под прямыми солнечными лучами и в условиях яркого освещения

энергоэффективность

• сверхнизкое энергопотребление — минимизирует потребление энергии без ущерба для производительности

• эффективное использование тока — оптимизированная схема обеспечивает максимальную выходную мощность при минимальном потреблении энергии

дизайн и надежность

• стандартные для отрасли размеры — идеальная интеграция с существующим оборудованием и корпусами

• стабильная работа — стабильная производительность в различных условиях окружающей среды

• увеличенный срок службы — прочная конструкция обеспечивает долговременную надежность

соответствие и безопасность

• экологическая сертификация — полное соответствие директиве RoHS и соответствие нормативным стандартам

Приложения:

вертикальные транспортные системы

• индикаторы положения этажа - точные дисплеи определения уровня для кабин лифтов

• Дисплеи с указателями направления движения — четкие указатели вверх/вниз для информирования пассажиров

цифровые информационные системы

• динамические доски объявлений — яркие прокручивающиеся дисплеи для общественных мест

• информационные киоски — надежные решения для отображения публичной информации

интеграция потребительской электроники

• интерфейсы для умных устройств — современные дисплейные панели для домашних устройств

• индикаторы системы управления - интуитивно понятные дисплеи состояния работы оборудования

решения для промышленного мониторинга

• дисплеи управления технологическим процессом — визуализация рабочих данных в реальном времени

• точные показания измерений - точные числовые системы отображения
