Индивидуальный дизайн ультра-белого трехстрочного 9-разрядного 0,36-дюймового 7-сегментного светодиодного дисплея для бытовой техники

9 белый дисплей водить 7 сегмента цифра 0,36 дюйма с общим катодом для управления бытовой техники

индивидуальный 8-значный светодиод RGBY

0.52"/0.36" 7-сегмент

8-цифровой индикатор температуры

индикатор температуры rgby

пользовательский 7-сегментный датчик температуры

Обзор продукта

этот высокопроизводительный 9-разрядный 7-сегментный светодиодный дисплей, разработан для расширенных числовых показаний, Высота символов составляет 0,36 дюйма (9,2 мм), а излучение — сверхяркое, белое, идеально подходит для цифровых дисплеев, требующих многоразрядной точности (например,., мониторы температуры/влажности, (приставки). с компактными внешними размерами (52×22,7×9,2 мм) и высококонтрастным дизайном (белые сегменты на черной поверхности), обеспечивает постоянную видимость благодаря оптимизированному соотношению x/y (0,29–0,31) и силе света 100–120 мкд. сконфигурирован как общий катод, он сочетает в себе энергоэффективность (2,8-3,2 В/светодиод, 5-10мА/светодиод) с быстрым рассеиванием тепла и стабильной работой, обеспечение надежности круглосуточно работающих устройств, таких как бытовая техника и приборные панели. соответствует требованиям RoHS и прост в сборке, поддерживает 8 дополнительных цветов излучения для соответствия различным потребностям приложений.

ключевая особенность

1. 9-раскладка цифр для расширенных числовых потребностей

9-значная конструкция позволяет отображать длинные значения, что критически важно для таких приложений, как индикаторы температуры/влажности (например,., "25.6°c / 50,2% отн.вл."), номера каналов приставки (например,., "108.500 МГц"), или промышленные счетчики (например,., "000123456"). высота символов 0,36 дюйма (9,2 мм) обеспечивает баланс между удобством чтения и эффективностью использования пространства, легко помещается в тонкие корпуса устройств (например,., настенные температурные панели, компактные платы управления бытовой техникой).

2. сверхяркое белое излучение и равномерное освещение

100-120интенсивность мкд:яркий белый свет обеспечивает отличную видимость в ярких или темных условиях, от залитых солнцем кухонь (бытовая техника) до темных промышленных диспетчерских (приборные панели).

оптимизированное соотношение x/y:0.29-0.31 (как x, так и y) гарантирует равномерное распределение света по всем 9 цифрам, устранение «горячих точек» или неравномерного свечения сегментов — критически важно для четкого считывания многозначных данных.

белые сегменты на черной поверхности:Высококонтрастное сочетание минимизирует блики и повышает четкость цифр, даже если смотреть со смещенных углов.

3. эффективная производительность и управление теплом

работа на низкой мощности:чрезвычайно низкий ток (5-10 мА/светодиод) и прямое напряжение (2,8-3,2 В/светодиод) снижают потребление энергии, что делает его пригодным для устройств с питанием от батареек (например,., портативные мониторы влажности) или круглосуточное оборудование (например,., (приставки).

быстрое рассеивание тепла:разработан для быстрого рассеивания тепла, предотвращение снижения производительности или повреждения сегментов при длительном использовании — идеально подходит для закрытых приборных панелей или мощных бытовых приборов.

стабильное долгосрочное использование:непрерывные однородные сегменты и прочная конструкция обеспечивают стабильную производительность, предотвращение выцветания или выхода из строя цифр в течение многих лет эксплуатации.

4. простая интеграция и соответствие

общая полярность катода:соответствует стандартным схемам для многоразрядных дисплеев, упрощение интеграции с общими микросхемами драйверов (совместимыми с микросхемами) и снижение сложности производства.

простая сборка:разработан для простого монтажа на печатные платы, с компактным профилем 52×22,7×9,2 мм, который вписывается в ограниченное пространство устройств.

Соответствует RoHS:соответствует мировым экологическим стандартам, обеспечение безопасности для бытового и коммерческого применения (например,., eu ce, соответствие требованиям FCC США для экспортируемых устройств).

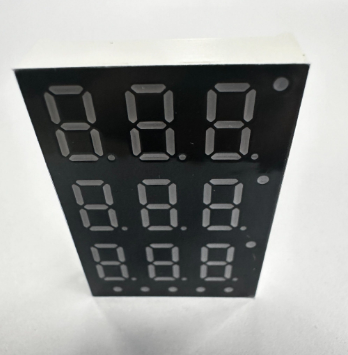

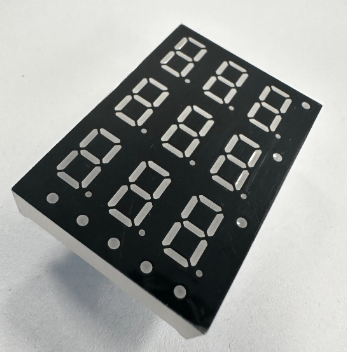

основное изображение

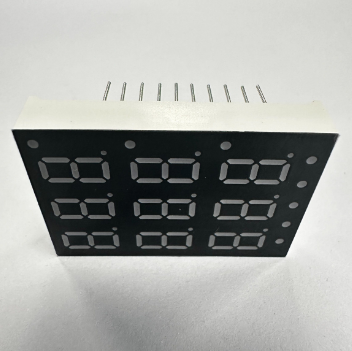

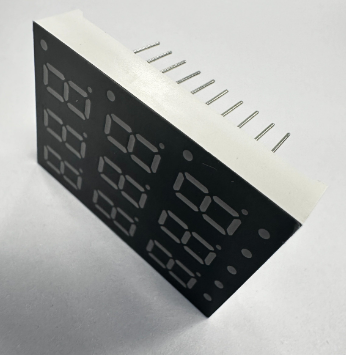

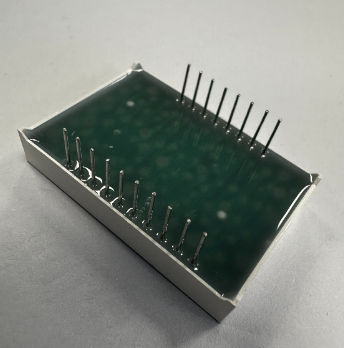

детализация изображения

технические характеристики

Приложения

идеально для:

цифровые дисплеи/индикаторы:длинные числовые показания (например, счетчики, серийные номера или коды партий).

мониторы температуры/влажности:отображение точных многозначных данных об окружающей среде (например, «18,9°C / 45,3% отн. влажности»).

телевизионные приставки:частоты каналов, уровень сигнала или значения таймера (например, «098,700 МГц»).

бытовая техника:расширенные таймеры (например., Мультиварка "06:30:00" обратные отсчеты) или индикаторы большого объема (например, холодильник объемом «500 л»).

приборные панели:промышленные показатели (например, «0002500 об/мин» для двигателей) или показания медицинских приборов.

изображение сценария применения

почему стоит выбрать этот дисплей?

Этот 9-разрядный 7-сегментный светодиодный дисплей выделяется своей способностью обрабатывать расширенные числовые данные, что крайне важно для температурных мониторов., телевизионные приставки, и промышленные панели. сверхяркое белое излучение обеспечивает видимость при любом освещении, в то время как быстрое рассеивание тепла и низкое энергопотребление гарантируют долговечность и эффективность. общая полярность катода и совместимость с микросхемами упрощают интеграцию, и соответствие требованиям RoHS соответствует мировым стандартам безопасности. для производителей, ищущих надежного, многоразрядный дисплей, обеспечивающий удобочитаемость, эффективность использования пространства, и универсальность, Это решение обеспечивает производительность, адаптированную к различным потребностям цифровых индикаторов..
